OMRON S8AS2 je pametno DC 24 V napajanje za upravljačke ormare koje u jednom kompaktnom uređaju objedinjuje napajanje, elektroničku zaštitu izlaznih grana, terminalne blokove i digitalni monitoring. Koristi se u industrijskoj automatizaciji kada je potrebno smanjiti prostor u ormaru, pojednostaviti ožičenje, ubrzati dijagnostiku i povećati pouzdanost distribucije napajanja.
Upravljački ormari u industriji sve su kompleksniji. U istom prostoru treba smjestiti napajanja, zaštitne elemente, terminalne blokove, komunikacijske module, PLC sustave, releje, HMI opremu i sve veći broj povezanih uređaja. Rezultat su često pretrpani ormari, složeno ožičenje i dugotrajno traženje uzroka kvara.
OMRON S8AS2 razvijen je upravo za takve izazove. Umjesto zasebnog DC napajanja, više elektroničkih ili mehaničkih osigurača i dodatnih terminalnih blokova, S8AS2 objedinjuje ključne funkcije u jednom uređaju za montažu na DIN šinu.
Što je OMRON S8AS2?
OMRON S8AS2 je smart power supply, odnosno pametno napajanje koje kombinira DC 24 V napajanje, elektroničku zaštitu krugova, distribuciju napajanja i dijagnostiku u jednom kućištu.
Dostupno je u dvije osnovne izvedbe:
- 240 W / 24 VDC / 10 A s 6 izlaznih grana
- 480 W / 24 VDC / 20 A s 8 izlaznih grana
Svaka izlazna grana ima elektroničku zaštitu, što omogućuje selektivno isključivanje problematičnog kruga. Time se smanjuje rizik da kvar na jednoj grani zaustavi cijeli sustav.
S8AS2 je namijenjen za industrijske upravljačke ormare u kojima su važni kompaktan dizajn, stabilno napajanje, pregledno održavanje i brza dijagnostika.
Zašto je napajanje u upravljačkom ormaru više od obične komponente?
DC 24 V napajanje često se doživljava kao osnovna komponenta koju se ugradi i zaboravi. Međutim, u praksi upravo napajanje ima ključnu ulogu u stabilnosti cijelog automatizacijskog sustava.
Ako dođe do pada napona, preopterećenja, kratkog spoja ili nejasnog kvara na jednoj grani, posljedica može biti zastoj stroja, prekid procesa ili dugotrajna potraga za uzrokom problema.
Kod klasičnog pristupa, tehničar često mora ručno mjeriti napone i struje, provjeravati osigurače, pratiti ožičenje i izolirati dio po dio sustava. To oduzima vrijeme, osobito kada je ormar složen ili kada proizvodnja ne smije stajati.
Pametno napajanje poput OMRON S8AS2 mijenja taj pristup jer omogućuje bolju vidljivost stanja napajanja, pojednostavljeno ožičenje i selektivnu zaštitu izlaznih grana.
All-in-one dizajn: napajanje, zaštita i terminalni blokovi u jednom uređaju
Glavna prednost OMRON S8AS2 je integracija više funkcija u jedan kompaktan uređaj.
S8AS2 objedinjuje:
- DC 24 V napajanje
- elektroničku zaštitu izlaznih grana
- terminalne blokove
- digitalni prikaz statusa
- monitoring napona, struje, temperature i životnog vijeka
Takav pristup smanjuje broj zasebnih komponenti u ormaru. Umjesto da se zasebno ugrađuju napajanje, zaštita krugova i distribucijski terminali, projektant može koristiti jedno integrirano rješenje.
Za dizajn upravljačkog ormara to znači:
- manje zauzetog prostora
- manje ožičenja
- pregledniju strukturu
- bržu montažu
- lakše održavanje
- manji rizik od pogrešnog spajanja
Kod strojeva i proizvodnih linija gdje se svaki milimetar u ormaru računa, ovakva integracija može značajno pojednostaviti projektiranje.

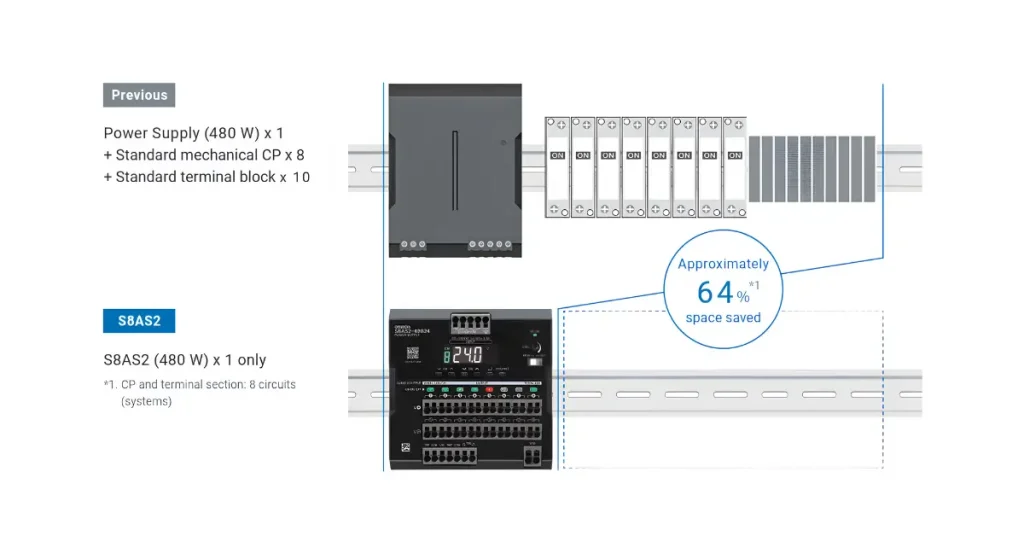

Manje komponenti i više prostora u upravljačkom ormaru
Pretrpanost upravljačkih ormara čest je problem u automatizaciji. Svaki dodatni osigurač, terminal, vodič i pomoćna komponenta zauzimaju prostor, produžuju vrijeme montaže i povećavaju složenost održavanja.
OMRON S8AS2 pomaže smanjiti tu složenost jer objedinjuje više funkcija u jednom uređaju. Time se smanjuje potreba za zasebnim komponentama i oslobađa prostor za ostalu opremu.
Kompaktan dizajn posebno je važan kod:
- serijske proizvodnje strojeva
- modernizacije postojećih ormara
- strojeva s ograničenim prostorom
- modularnih sustava
- logističkih i transportnih aplikacija
- aplikacija u kojima se traži standardizacija ormara
Službene specifikacije navode širinu od 92 mm za model 240 W / 6 grana i 115 mm za model 480 W / 8 grana, što ga čini vrlo kompaktnim rješenjem za uređaj koji objedinjuje više funkcija.
Brže ožičenje uz Push-in Plus tehnologiju
OMRON S8AS2 koristi Push-in Plus terminale, koji omogućuju brže i jednostavnije ožičenje u usporedbi s klasičnim vijčanim stezaljkama.
Kod Push-in Plus tehnologije vodič se umeće izravno u terminal, bez potrebe za dugotrajnim zatezanjem vijaka. To ubrzava montažu i smanjuje mogućnost pogrešaka tijekom ožičenja.
Prednosti Push-in Plus terminala uključuju:
- brže spajanje vodiča
- manje ručnog rada
- jednostavniju montažu
- pouzdano držanje vodiča
- otpornost na vibracije
- bolju ponovljivost kod serijske izrade ormara
Za proizvođače strojeva i ormarogradnju to može značiti kraće vrijeme izrade, jednostavniju standardizaciju i veću pouzdanost spojeva.
Digitalni monitoring bez ručnog mjerenja ispitivačem
Jedna od najvažnijih prednosti S8AS2 napajanja je digitalni prikaz stanja napajanja.
Uređaj omogućuje pregled ključnih vrijednosti kao što su:
- izlazni napon
- izlazna struja
- opterećenje po grani
- temperatura
- obavijest o vremenu zamjene uređaja
To znači da tehničar može brže vidjeti stanje napajanja bez potrebe za stalnim ručnim mjerenjem ispitivačem.
U praksi to pomaže kod:
- brže dijagnostike
- preventivnog održavanja
- provjere opterećenja pojedinih grana
- ranog uočavanja nepravilnosti
- planiranja zamjene prije zastoja
- smanjenja vremena potrebnog za servis
Kod proizvodnih sustava gdje svaki zastoj nosi trošak, ovakva vidljivost može biti vrlo važna.
Selektivno isključivanje: kvar na jednoj grani ne mora zaustaviti cijeli sustav
Kod klasičnih napajanja i zaštitnih sklopova, kvar na jednoj grani može uzrokovati šire posljedice na ostatak sustava. Ako se problem ne izolira brzo, cijeli stroj ili veći dio linije može stati.
OMRON S8AS2 ima neovisnu elektroničku zaštitu izlaznih grana. Ako se pojavi preopterećenje ili kratki spoj na jednoj grani, uređaj može isključiti tu problematičnu granu, dok ostale zdrave grane nastavljaju raditi.
Takvo selektivno isključivanje pomaže u održavanju kontinuiteta rada i bržem pronalasku uzroka problema.
Prednosti selektivnog isključivanja su:
- manji utjecaj jednog kvara na ostatak sustava
- brža lokalizacija problema
- veća raspoloživost stroja
- smanjenje neplaniranih zastoja
- bolja zaštita povezanih uređaja
U aplikacijama s više senzora, aktuatora, PLC modula i pomoćnih krugova, ova funkcija može značajno pojednostaviti održavanje.
UL Class 2 izlazi za veću sigurnost i lakše usklađivanje
OMRON S8AS2 podržava izlaze usklađene s UL Class 2 zahtjevima. To je važno za aplikacije u kojima se traži viša razina sigurnosti napajanja povezanih uređaja i jednostavnije usklađivanje s međunarodnim standardima.
UL Class 2 izlazi mogu pomoći kod projektiranja sustava za globalna tržišta, osobito kada stroj ili oprema moraju zadovoljiti specifične zahtjeve kupaca, certifikacije ili izvoza.
Za projektante i proizvođače strojeva to znači manje dodatne kompleksnosti kod usklađivanja napajanja i zaštite izlaznih krugova.
Kada koristiti OMRON S8AS2?
OMRON S8AS2 je dobar izbor kada upravljački ormar mora biti kompaktan, pregledan i lakši za održavanje.
Posebno je prikladan za:
- nove upravljačke ormare
- modernizaciju postojećih ormara
- strojeve s ograničenim prostorom
- aplikacije s više DC 24 V grana
- sustave u kojima se traži selektivna zaštita
- procese u kojima downtime ima visoku cijenu
- ormarogradnju i serijsku proizvodnju strojeva
- aplikacije koje zahtijevaju brzu dijagnostiku
- sustave za izvoz gdje je važna UL usklađenost
Ako aplikacija ima jednostavnu distribuciju napajanja i vrlo mali broj izlaznih grana, standardno napajanje može biti dovoljno. Međutim, kada sustav ima više krugova, zahtijeva bolju dijagnostiku i traži uštedu prostora, pametno napajanje poput S8AS2 donosi značajnu prednost.
Primjena u industriji
OMRON S8AS2 može se koristiti u različitim industrijskim sektorima u kojima je potrebna pouzdana i pregledna distribucija DC 24 V napajanja.
Tipične primjene uključuju:
- automobilsku industriju, gdje su brza dijagnostika i smanjenje downtimea iznimno važni
- proizvodnju elektronike, gdje je potrebna stabilna i sigurna distribucija napajanja
- logističke i distributivne centre, gdje pouzdanost upravljačkih sustava utječe na protok robe
- strojogradnju, gdje se traže kompaktni i ponovljivi ormari
- automatizirane proizvodne linije, gdje kvar na jednoj grani ne bi trebao zaustaviti cijeli sustav
- modularne sustave, gdje je standardizacija ormara važna za bržu izradu i održavanje
U svim tim primjenama S8AS2 pomaže projektantima i održavanju da sustav napajanja učine preglednijim, sigurnijim i lakšim za servis.
Tehnički sažetak OMRON S8AS2 pametnog napajanja
| Proizvod | OMRON S8AS2 |
| Tip uređaja | pametno DC napajanje / Smart Power Supply |
| Namjena | napajanje, elektronička zaštita krugova, distribucija i monitoring |
| Izlazni napon | 24 VDC |
| Izvedbe | 240 W / 6 izlaznih grana i 480 W / 8 izlaznih grana |
| Nazivna izlazna struja | 10 A za 240 W izvedbu, 20 A za 480 W izvedbu |
| Montaža | DIN šina |
| Terminali | Push-in Plus |
| Zaštita | elektronički circuit protectors po izlaznim granama |
| Monitoring | digitalni prikaz napona, struje, temperature i obavijesti o zamjeni |
| UL usklađenost | UL Class 2 izlazi |
| Učinkovitost | do 95 % prema službenim specifikacijama |
| Tipične koristi | manje komponenti, manje ožičenja, ušteda prostora, brža dijagnostika, selektivno isključivanje, jednostavnije održavanje |
OMRON S8AS2 u usporedbi s klasičnim rješenjem napajanja
S8AS2 nije samo zamjena za standardno napajanje. Njegova najveća vrijednost je u tome što cijeli sustav distribucije DC napajanja čini preglednijim, kompaktnijim i lakšim za održavanje.
| Izazov | Klasično rješenje | OMRON S8AS2 |
| Broj komponenti | zasebno napajanje, osigurači i terminali | integrirano all-in-one rješenje |
| Prostor u ormaru | zauzima više mjesta | kompaktna izvedba na DIN šinu |
| Ožičenje | više vodiča i spojeva | manje ožičenja uz Push-in Plus |
| Dijagnostika | često zahtijeva ručno mjerenje | digitalni prikaz napona, struje i temperature |
| Zaštita grana | ovisi o vanjskim zaštitnim elementima | elektronička zaštita po izlaznim granama |
| Kvar na jednoj grani | može utjecati na veći dio sustava | selektivno isključivanje problematične grane |
| Održavanje | više ručne provjere | bolja vidljivost stanja i obavijest o zamjeni |
| Projektiranje | više pojedinačnih elemenata | jednostavnija standardizacija ormara |
Prodajna i tehnička podrška za OMRON S8AS2
Pravilan odabir napajanja u upravljačkom ormaru ovisi o broju izlaznih grana, ukupnoj potrošnji, vrsti opterećenja, sigurnosnim zahtjevima, prostoru u ormaru i načinu održavanja sustava.
PROEL Grupa (Proton EL d.o.o.) pruža prodajnu i tehničku podršku pri odabiru OMRON S8AS2 pametnog napajanja i drugih rješenja za industrijsku automatizaciju, distribuciju napajanja i upravljačke ormare.
Naš tim može pomoći u provjeri aplikacije, odabiru odgovarajuće izvedbe, usporedbi s postojećim rješenjem i usklađivanju napajanja s potrebama konkretnog stroja ili proizvodne linije.
Za ponudu, dostupnost ili tehničku provjeru primjene kontaktirajte naš prodajni tim.
Trebate kompaktnije i preglednije napajanje za upravljački ormar?
Ako želite smanjiti broj komponenti, ubrzati ožičenje i pojednostaviti održavanje DC 24 V krugova, OMRON S8AS2 može biti pravo rješenje za Vaš upravljački ormar.
Pošaljite nam upit za tehničku provjeru aplikacije i prijedlog odgovarajuće izvedbe OMRON S8AS2 pametnog napajanja.
Zatražite ponudu ili tehničko savjetovanje.
FAQ OMRON S8AS2 pametnom napajanju
OMRON S8AS2 je pametno DC 24 V napajanje koje u jednom uređaju objedinjuje napajanje, elektroničku zaštitu izlaznih grana, terminalne blokove i digitalni monitoring. Namijenjeno je industrijskim upravljačkim ormarima i automatizacijskim sustavima.
OMRON S8AS2 koristi se za napajanje i zaštitu DC 24 V krugova u upravljačkim ormarima. Posebno je koristan u aplikacijama gdje je potrebno smanjiti broj komponenti, ubrzati ožičenje, pratiti stanje napajanja i selektivno zaštititi više izlaznih grana.
OMRON S8AS2 dostupan je u izvedbi 240 W s 6 izlaznih grana i izvedbi 480 W s 8 izlaznih grana. Obje izvedbe imaju 24 VDC izlaz i elektroničku zaštitu krugova.
S8AS2 integrira DC napajanje, elektroničke zaštitne elemente i terminalne blokove u jednom uređaju. Time se smanjuje potreba za više zasebnih komponenti, što oslobađa prostor u upravljačkom ormaru i pojednostavljuje dizajn.
Push-in Plus je tehnologija terminala koja omogućuje brzo umetanje vodiča bez klasičnog zatezanja vijaka. Pomaže ubrzati ožičenje, smanjiti ručni rad i osigurati pouzdane spojeve otporne na vibracije.
Da. OMRON S8AS2 ima elektroničku zaštitu krugova po izlaznim granama. Ako dođe do kvara na jednoj grani, uređaj može isključiti samo problematični krug, dok ostale grane nastavljaju raditi.
Da. Digitalni monitoring i selektivno isključivanje izlaznih grana pomažu brže otkriti problem i smanjiti utjecaj kvara na ostatak sustava. Time se može skratiti vrijeme dijagnostike i smanjiti neplanirani zastoj.
Digitalni zaslon omogućuje pregled stanja napajanja, uključujući izlazni napon, izlaznu struju, temperaturu i obavijest o vremenu zamjene uređaja.
Da. OMRON S8AS2 ima izlaze usklađene s UL Class 2 zahtjevima, što pomaže povećati sigurnost povezanih uređaja i pojednostaviti usklađivanje s međunarodnim zahtjevima.
Za ponudu, dostupnost i tehničku provjeru primjene možete kontaktirati PROEL Grupu (Proton EL d.o.o.). Tim može pomoći u odabiru odgovarajuće izvedbe OMRON S8AS2 pametnog napajanja za upravljački ormar, stroj ili proizvodnu liniju.
